Telecentriskā mērīšanas sistēma ātrgaitas iekšējai pārbaudei

Uz siluetu balstīta platforma nodrošina submikronu atkārtojamību, 25 μs ekspozīciju un mērījumus bez kropļojumiem visā redzes laukā.

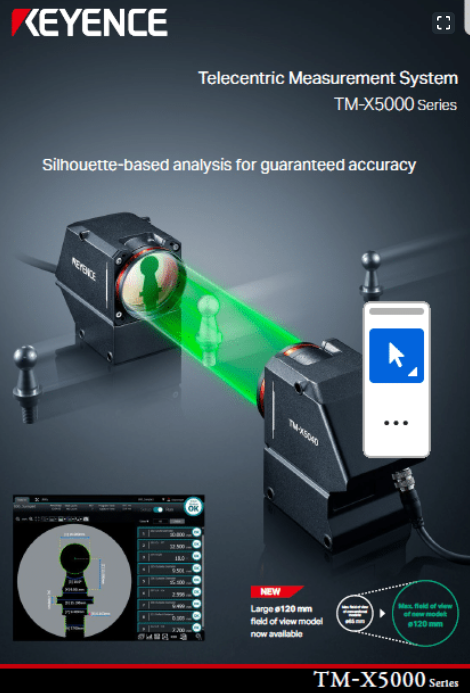

KEYENCE ir paplašinājis savu TM-X5000 sēriju ar jaunu īpaši plata lauka sensora galvu, kas piedāvā 120 mm redzes lauku, mērķējot uz lielākiem komponentiem ātrgaitas iebūvēto izmēru pārbaudi.

Galvenās funkcijas ir:

Dubultā telecentriskā optiskā sistēma ar 0,0001° telecentriskumu (tipiski)
Īpaši plata 120 mm redzes lauka iespēja
25 μs minimālā iedarbība;paraugu ņemšanas cikli līdz 3 ms
Atkārtojamība līdz ±0,03 μm;pozīcijas precizitāte līdz ±0,2 μm
Līdz 100 vienlaicīgiem mērīšanas instrumentiem ar iebūvētu defektu noteikšanu
Jaunākais papildinājums palielina maksimālo mērījumu laukumu no 65 mm līdz 120 mm, vienlaikus saglabājot submikronu atkārtojamību.Paredzēta ārējā diametra, spraugas, platuma un profila pārbaudei, sistēma apvieno dubultu telecentrisko optiku ar siluetu analīzi, lai nodrošinātu stabilus mērījumus neatkarīgi no materiāla veida, tostarp caurspīdīgiem un atstarojošiem mērķiem.

Platformas pamatā ir dubultā telecentriskā optiskā sistēma ar lēcām gan raidītājā, gan uztvērējā.Izmantojot kolimētu zaļo LED apgaismojumu un augstas izšķirtspējas CMOS sensoru, sistēma fiksē asus malu siluetus pat tad, ja mērķi mainās redzes laukā.Telecentriskums 0,0001° (tipiski) palīdz samazināt izmēru izmaiņas novirzes dēļ.

Ekspozīcijas laiki, kas ir tik īsi kā 25 μs, līdz pat 40 reizēm ātrāki nekā parastajiem modeļiem, ļauj bez izplūdumiem mērīt ātri kustīgas vai rotējošas daļas.Sistēma atbalsta paraugu ņemšanas ciklus pat 3 ms, nodrošinot patiesu inline pārbaudi, nepalēninot ražošanas līnijas.

Mērījumu pozīcijas precizitāte ir norādīta līdz ±0,2 μm augstas precizitātes zonās, ar atkārtojamību līdz ±0,03 μm atkarībā no izvēlētās galvas.Optika bez kropļojumiem un apakšpikseļu apstrāde sadala katru pikseļu vairāk nekā 100 apakšpikseļos, lai saglabātu precizitāti visā redzes laukā, samazinot malu noteikšanas variācijas.

Kontrolieris atbalsta līdz pat divām sensoru galviņām un līdz 100 mērīšanas rīkiem katrā galviņā, tostarp GD&T, piķa, palaišanas un galvenās salīdzināšanas funkcijas.Integrētā anomāliju noteikšana nodrošina vienlaicīgu izmēru mērījumus un šķembu, šķembu vai svešķermeņu daļiņu noteikšanu.Ar IP64 novērtējuma galviņām, papildu lauka kopnes vienībām, tostarp EtherNet/IP, PROFINET un EtherCAT, un CAD importēšanas iespējām ātrai programmu izveidei, sistēma ir pozicionēta kā visaptveroša platforma automobiļu, elektronikas, medicīnas un precīzas ražošanas vidēm.
